Typ FR

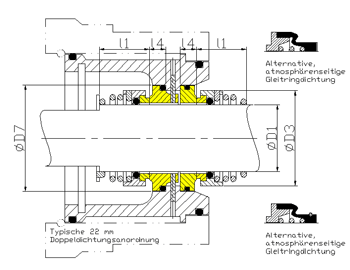

D1 D3 D7 l1 l4
22,0 36,0 41,2 20,0 7,5
30,0 43,8 48,0 22,0 7,6
35,0 48,9 55,5 26,0 8,6


Einsatzgrenzen: P1:
T:
10(12) bar
-20 bis 170°C
T abhängig vom Elastomer
Vg: 20 m/s
Gleitflächen: W1
G:
B:
Q12
CrNiMo + Cr2O3
CrNiMo-Stahl
Kohle K
SIC geschr.
Metallteile: CrNiMo-Stahl
Nebendichtungen: Alle Elastomere
